Der "Elektrodenfuchs" - schmerzfreie Technologie!

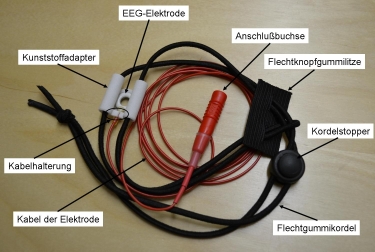

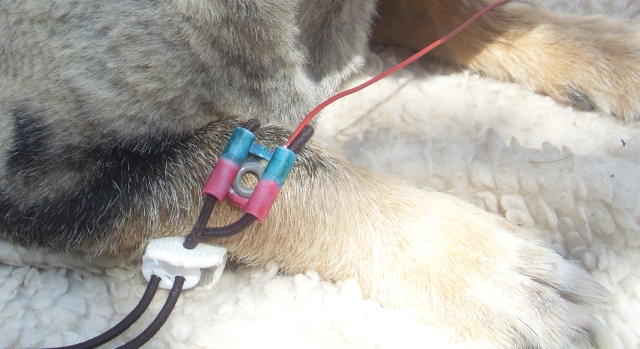

Photobeschreibung: Bestandteile des "Elektrodenfuchs" Photobeschreibung: Zeigt den Kunststoffadapter mit eingeschobener EEG-Elektrode am Bein des Hundes.

"Herz beim Tier"

Viele Krankheiten können Herzprobleme verursachen.
Oft Erkennen Halterinnen und Halter nicht,
daß Ihr Tier herzkrank ist.

Lassen Sie das Herz Ihres geliebten Tieres mit einer
EKG- oder EKG-Ultraschalluntersuchung
vom Tierarzt untersuchen, bevor es zu spät ist.

Sie haben die Wahl!
Die Herzsignale können mit schmerzfreien
oder schmerzhaften Elektroden aufgezeichnet
und ausgewertet werden.







  • Hier finden Sie den WDR-Film
    "Stressfreie EKG-Messung bei Hunden".

  • Hier können Sie sich einen Film über
    die Durchführung der Studie ansehen.









Der im Rahmen einer EKG-Studie mit 55 Hunden vielfältiger Rassen auf Funktionalität und Komfortabilität klinisch getestete "Elektrodenfuchs" zur Ableitung elektrophysiologischer Potentiale bei behaarten Tieren mißt im Vergleich zur Anwendung der Klebe-, Klammer- oder Nadel-Elektrode technisch äquivalent.


Die Vorteile des "Elektrodenfuchs"

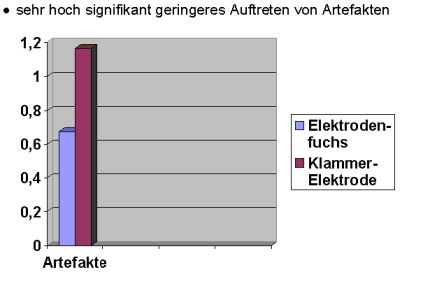

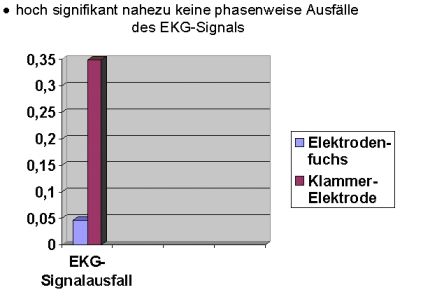

Graphikbeschreibung: Die Klammer-Elektrode verursacht mit einer Wahrscheinlichkeit von 1,16279 Artefakte, der "Elektrodenfuchs" nur mit einer Wahrscheinlichkeit von 0,67442. Graphikbeschreibung: Das EKG-Signal fällt bei der Klammer-Elektrode mit einer Wahrscheinlichkeit von 0,34884 phasenweise aus, beim "Elektrodenfuchs" nur mit einer Wahrscheinlichkeit von 0,04651.

Der "Elektrodenfuchs" ist im Gegensatz zur Klammer- und Nadel-Elektrode ein
schmerzfreies Verfahren.


















Anwendungspotential des "Elektrodenfuchs":

  • Ruhe-EKG
  • Langzeit-EKG
  • Ergometrie
  • EKG-Ultraschalluntersuchung
  • EKG-EMG

Das Einsatzpotential ist vielseitig, da der "Elektrodenfuchs" überall am Körper des Patienten unkompliziert angebracht und an allen technischen Geräten angeschlossen werden kann.



Wie funktioniert der "Elektrodenfuchs":

Drei Schritte für eine hervorragende Signalqualität:

  1. Das entsprechende Arial breitflächig entfetten.
  2. Kontaktgel auf das entsprechende Arial breitflächig auftragen und einreiben.
  3. Den "Elektrodenfuchs" mit eingeschobener EEG-Elektrode am Patienten anbringen und mit dem technischen Gerät verbinden.

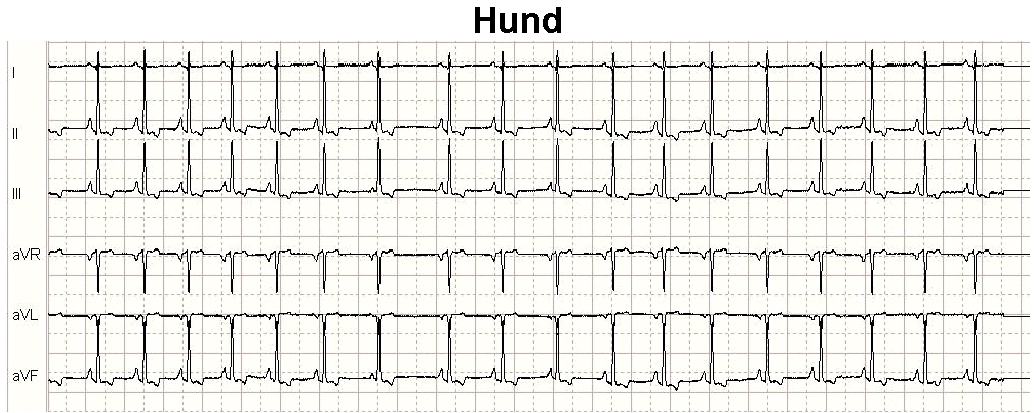

Ein gemäß der drei EKG-Ableitungsmethoden von Einthoven (I, II, III) sowie von Goldberger (aVR, aVL, aVF) gemessenes EKG-Signal bei einem männlichen Hund.





























Starten Sie das EKG-Video, indem Sie auf das Bild klicken!

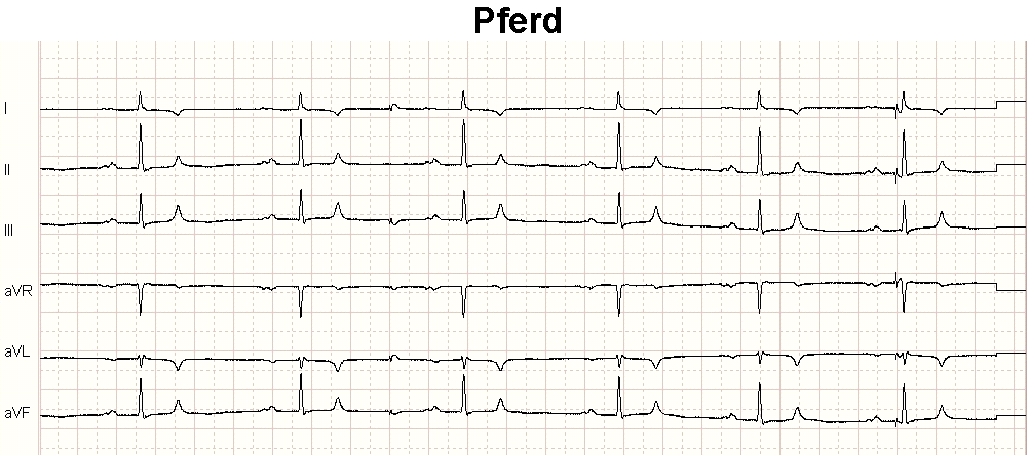

Ein gemäß der drei EKG-Ableitungsmethoden von Einthoven (I, II, III) sowie von Goldberger (aVR, aVL, aVF) gemessenes EKG-Signal bei einem männlichen Pferd.




































Schmerzdiagnostik

Schmerz (Dolor) bei Tieren zu erkennen, gestaltet sich auf Grund zahlreicher konfundierender Variabeln in der Tiermedizin als schwierig. So kann z. B. ein auf der Seite liegender Hund während einer EKG-Untersuchung auch aus anderen Gründen außer Schmerz unerwünschte Verhaltensweisen wie hecheln, piepsen, wimmern, zittern, und mit den Pfoten zucken zeigen. Bei einer tiermedizinischen Herz-Untersuchung (EKG) wird die Tierärztin oder der Tierarzt eventuell nicht erkennen, daß die Anwendung der Klammer-Elektrode für das behaarte Tier schmerzhaft ist, da kein Vergleich der verschiedenen Elektrodensysteme mit einer großen Stichprobe bei gleichbleibenden Bedingungen unter Ausschaltung weiterer konfundierender Variablen durchgeführt wird.

Die Praxis zeigt, daß viele Tiere bei Anwendung des "Elektrodenfuchs" nur beruhigt, nicht festgehalten werden müssen. Außerdem kann der "Elektrodenfuchs" in der Brustwandversion auch zur Ableitung der EKG-Signalpotentiale von der Brustwand nach Wilson (V1 - V6) eingesetzt werden.

eap35-77 schrieb am 15.05.2013, 15:55 Uhr auf
http://www1.wdr.de/mediathek/video/sendungen/lokalzeit/lokalzeit-bergisches-land/videostressfreieekgmessungbeihunden100.html:

"....wenn es den Hunden nicht weh tut, warum hat es dann nicht jeder Tierarzt? Jeder Halter eines Tieres ist doch darauf bedacht, dass seinem Tier nicht noch zusätzlicher Schmerz zugefügt wird. Das kann doch auch dem Tierarzt nicht egal sein, ob dem Tier noch zusätzliche Aufregung bzw. Schmerz zugemutet wird? Auch die Untersuchung ist offensichtlich entspannt für Arzt und Tier. Ich würde einen Tierarzt suchen, der so eine schmerzlose Untersuchung bei meinem Tier durchführt. Ich kann mich an ein sehr schmerzvolles EEG meines Hundes erinnern. Leider gab es diese Form von Untersuchung da noch nicht. Sehr interessanter Beitrag."






















Der phasenweise EKG-Signalausfall

In der Studie wurde ebenfalls die Ursache für den phasenweisen EKG-Signalausfall bei Tieren erforscht.

Ein gemäß der drei EKG-Ableitungsmethoden von Einthoven (I, II, III) sowie von Goldberger (aVR, aVL, aVF) gemessenes EKG-Signal kann bei Kontraktion der rechten Oberarmmuskulatur phasenweise als auch periodisch zum Ausfall gebracht werden. In diesem Zusammenhang ist zu erwähnen, daß Tiere, die auf vier Beinen laufen, eine starke Muskulatur im Bereich der Extremitäten aufweisen. Verkrampfungen der Muskeln bedingt durch Schmerz (Dolor) sind daher die Ursache für den phasenweisen Ausfall des EKG-Signals. Eine andere Interpretation für den Grund der Kontraktion der Muskeln - außer Schmerz - kann aufgrund der statistischen Analysen und Interpretationen verschiedener Verteilungen der Stichprobe sowie mit einer Untersuchung am Menschen ausgeschlossen werden.

Herzuntersuchung beim Tierarzt mit herkömmlichen Elektroden

Sie haben die Wahl!

Bei Anwendung der Klebe-Elektroden sind eine Rasur des Felles und eventuell der Einsatz von Klebeband erforderlich. Photobeschreibung: Zeigt eine Klebe-Elektrode.
Nadel-Elektroden werden in die Haut gestochen. Photobeschreibung: Zeigt eine Nadel-Elektrode.
Klammer-Elektroden bestehen aus spitzen Zacken und werden an Hautfalten geklemmt. Photobeschreibung: Zeigt eine Klammer-Elektrode.




















Der kleine "Denkfehler"

Was ist das optimale Gel zur Ableitung der EKG-Signalpotentiale bei Tieren mit Fell?
EKG-Gel oder EEG-Gel?

Mit Ausnahme der Klebe- und Nadel-Elektroden müssen zur Kontaktherstellung zwischen Haut und Elektrode die Hautoberfläche und das Fell behaarter Tiere mit isotonischer Elektrodenflüssigkeit eingerieben werden, um elektrophysiologische Potentiale ableiten zu können.

EKG-Gel besteht aus einer eher festeren dickflüssigen isotonischen Elektrodenflüssigkeit, die auf der Haut ohne Haare nicht verläuft und daher auch schlecht in das Fell läuft.

Die Konsistenz von EEG-Gel ist sämig, aber dünnflüssiger als EKG-Gel, damit die isotonische Elektrodenflüssigkeit ohne Rasur durch die Kopfbehaarung auf die Haut des Menschen dringt. Dadurch entsteht eine sehr gute sowie stabile Verbindung zwischen Elektrode und Haut zur Ableitung der schwachen EEG-Signalpotentiale.

Was bedeutet das für die Tiermedizin:
Schlußfolgernd sollten Sie zur Ableitung elektrophysiologischer Potentiale bei Tieren mit Fell z. B. bei einer EKG-Untersuchung kein EKG-Gel verwenden, sondern EEG-Gel.



























Download

Hier können Sie sich die Broschüre über den "Elektrodenfuchs" herunterladen.

Hier können Sie sich die Anleitung zur Bedienung des "Elektrodenfuchs" herunterladen.
